Kuličková jednotka 3016-13

Kuličková jednotka 3016-13
Kuličková jednotka 3016-13

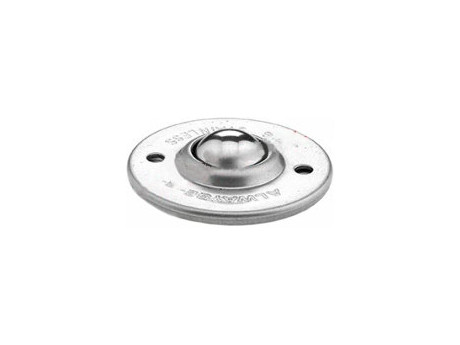

Fotografie produktu má pouze ilustrativní charakter a nemusí přesně vyobrazovat konkrétní výrobek. Ten se může v některých detailech lišit, může mít jiné proporce odpovídající daným rozměrům, jiné odstíny povrchů, apod. Na přaní můžeme zaslat fotografii konkrétního produktu. Děkujeme za pochopení.
Skladem

Cena bez DPH: 59,– Kč

Cena s DPH: 71,39

Zatížení12 kg
Specifické parametry / dle výkresu
dw15 mm
D22,2 mm
D141,3 mm
h10,2 mm
H18,5 mm
a3,2 mm
b6,2 mm
Parametry kuličkových jednotek
Průměr upevňovacího otvoru3,5 mm
Průměr otvoru pro montáž jednotky23 mm

Popis

Materiál:

  • ocelová kulička
  • ocelové pouzdro

Varianty

NázevZatížení
[kg]
dw
[mm]
D
[mm]
D1
[mm]
h
[mm]
H
[mm]
a
[mm]
b
[mm]
Průměr upevňovacího otvoru
[mm]
Průměr otvoru pro montáž jednotky
[mm]
Cena
[bez DPH]
Kuličkové jednotky
Kuličkové jednotky3016-1312 15 22,2 41,3 10,2 18,5 3,2 6,2 3,5 23 59,– Kč
Kuličkové jednotkyE37.01925 19 29,5 61 10 22 3,2 6,8 5,5 45 71,– Kč
E37.02555 25 38,1 73 14,2 30 7,9 56 92,– Kč
E37.032110 32 46 73,8 16,2 36 4,2 8,3 59 159,– Kč
E37.040110 40 63,3 94,6 21,2 48,5 6,3 12,7 70 426,– Kč
E37.050330 50 76 120,6 28,2 58,4 6,3 14 92 842,– Kč
E38.01925 19 29,5 61 10 22 3,2 6,8 5,5 45 116,– Kč
E38.02555 25 38,1 73 14,2 30 7,9 56 163,– Kč
